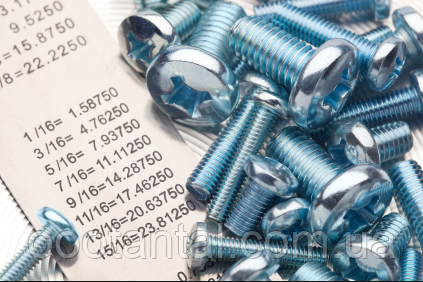

Какие различия между дюймовой и метрической резьбами
Размер метрических крепежных соединений (болтов, гаек и т.д.) определяется как диаметр, высота и длина, все в миллиметрах (мм сокращенно "мм"). Исключением являются шаг резьбы соединений, и в этом случае только диаметр и длина могут быть перечислены (резьбы с крупным затем с мелким шагом резьбы). Рассмотрим этот размер:
M8-1.0 х 20
Вот то, что описание означает ...
M = Метрическая резьба обозначение
8 = номинальный диаметр в миллиметрах
1,0 = Pitch (расстояние между витками резьбы), в миллиметрах
20 = длина в миллиметрах
Если вы постоянно работаете с дюймовыми крепежами, шаг может быть немного запутанным - шаг является расстояние между соединительными витками. В приведенном выше примере, шаг 1,0 означает, что из одного витка в следующий виток, расстояние составляет 1,0 мм. Дюймовый крепеж описаны как витки на дюйм, что иногда ошибочно называют шаг. Если вам нужно знать количество витков на дюйм метрической крепежной детали сначала преобразовать поле с миллиметров в сантиметры (умножить на 0,03937), а затем разделить на 1 . Или используйте приведенную ниже таблицу .
Метрический крепеж обычно классифицируются либо как стандартный или мелкий шаг резьбы , ссылаясь на их шага резьбы, хотя некоторые размеры доступны с дополнительно мелким шагом резьбы. Грубый метрический крепеж, по сравнению со стандартными "дюймовыми" крепежными деталями (те, которые обычно используются в Северной Америке), как правило, менее широкие - шаги их резьбы ближе друг к другу - в соответствии сопоставимого размера. Пользователям метрических крепеже могут быть более или менее в норме, в зависимости от размера. Например возьмем болт с наиболее распространенным размер с метрической резьбой и предполагается, что когда шаг не указывается. Нужно см таблицу ниже:
размер серия Шаг резьбы (дюймы) нитей на дюйм
M14-2.0 Метрическая Грубый 0,079 12,7
9 / 16-12 дюймов Грубый 0,083 12
M14-1.5 метрическая мелкая 0,059 16,9
9 / 16-18 дюймов Fine 0,056 18
M3.5-0.6 Метрическая Грубый 0,024 42,3
6-32 дюймов Грубый 0,031 32
M3.5-0.35 метрическая мелкая 0,014 72,6
6-40 дюймов Fine 0,025 40
Нити в M14-2.0 винта, который является грубым, расположены 0,079 дюйма (2,0 мм).9 / 16-12 шнек, который сопоставим с диаметром, а также грубое, имеет свои темы на расстоянии 0,083 дюйма, которые дальше друг от друга, так что не будет меньше нитей на единицу измерения (мы использовали сантиметр в таблице выше) ,То же самое касается грубой M3.5-0.6 и 6-32 винт - нити 6-32 расположены реже, так, опять же, будет меньше темы для той же длины. (M3.5-0.6 и M3.5-0,6 точно так же. - "0" входит, чтобы убедиться, что десятичная точка не пропустил)
Когда вы смотрите на тонкой M14-1.5 и 9 / 16-18 крепежа, однако, 9 / 16-18 тоньше - она имеет больше витков на дюйм. Но M3.5-0.35 имеет почти вдвое количество потоков на дюйм в 6-40, так что ее нити очень близко друг к другу (0,014 дюйма, или 0,35 мм).
График ниже сравнивает различные метрические размеры к ближайшему дюймовым эквиваленте ...
Метрическая Ближайший дюймовый
M1.4-0.3 0-80 (Больше)
M2-0.4 1-64 (меньше)
M2.5-0.45 3-56 (Больше)
M3-0.5 4-48 (меньше)
M3.5-0.6 6-40 (То же самое)
M4-0.7 8-36 (Больше)
M5-0.8 10-32 (меньше)
M6-1.0 1 / 4-28 (Больше)
M7-1.0 1 / 4-28 (меньше)
M8-1.25 5 / 16-18 (меньше)
M10-1.5 3 / 8-16 (меньше)
M12-1.75 1 / 2-13 (Больше)
M14-2.0 9 / 16-12 (Больше)
M16-2.0 5 / 8-11 (меньше)
M18-2.5 3 / 4-10 (Больше)
M20-2.5 3 / 4-10 (меньше)
M22-2.5 7 / 8-9 (Больше)
M24-3.0 1-8 (Больше)
M30-3.5 1 1 / 8-7 (меньше)
M36-4.0 1 3 / 8-6 (меньше)
Длина измеряется так же, как дюймовый крепеж, за исключением некоторых , в миллиметрах. Для болтов с выпуклой головой в виде полукруглой или шестигранной измерять длину нужно из-под головы. Для плоских головок, длина включает в себя высоту головки.
Метрический крепеж также изготовлен в соответствии со стандартами, установленным или DIN - Немецкий институт по стандартизации или ISO - Международной организацией по стандартизации. Следовательно, они относятся к стандартным номером, к которому они относятся. Ниже таблица общей DIN и числа ИСО и кратким описанием крепежа ...
№ Описание
DIN 84 шлицевая с цилиндрической головкой Винт
DIN 85 шлицевая с полукруглой головкой Винт
DIN 94 Шплинт
DIN 125A Шайба (без Фаска)
DIN 125B Шайба (с Фаска)
DIN 127B Сплит блокировки стиральная машина
DIN 137B Весна Wave Стиральная машина
DIN 315 Гайки барашек
DIN 439B Винт с шестигранной гайки, готовой Hex Jam Nut
DIN 911 Long Arm Hex Key
DIN 912 Hex шестигранником
DIN 916 Hex оправа Установочный винт
DIN 931 с шестигранной головкой Винт с неполной резьбой
DIN 933 с шестигранной головкой Винт Полностью Каскадный
DIN 934 Готовая шестигранной гайкой
DIN 939 Двухместный конца пальца
DIN 960 с шестигранной головкой Винт с неполной резьбой
DIN 961 с шестигранной головкой Винт Полностью Каскадный
Глава DIN 963 с прорезями плоским крепежный винт
DIN 964 с прорезями Овальный Глава Винт
Глава DIN 965 Phillips с плоским крепежный винт
DIN 966 Phillips Овальный Глава Винт
DIN 975 резьбового стержня
DIN 980V Hex стали Преобладающее Крутящий момент стопорную гайку
DIN 985 Hex нейлоновой вставкой Гайка
DIN 6334 Род накидной гайкой
DIN 6797A Внешний Цанга
DIN 6797J Внутренняя Цанга
DIN 6912 Hex Low шестигранником
DIN 6921 Hex Фланец Глава Винт
DIN 6923 Hex гайки фланца
ISO 7379 Hex головкой под торцевой винт с буртиком
ISO 7380 Hex Кнопка шестигранником
DIN 7985 Phillips с полукруглой головкой Винт
DIN 7991 шестигранник шестигранником
Примечание: Если вы знаете номер DIN или ISO крепежа, вы можете использовать нашу функцию поиска, чтобы найти его быстро.
Помните эти советы о метрических крепежных системах:
Диаметр: больше число, тем больше винт или болт
Высота: больше число, тем больше шаг резьбы (чем меньше витков на единицу измерения); шаг резьбы является наиболее распространенным с метрической резьбой и предполагается стандарный, когда шаг не указано
Длина: больше число, тем больше винт или болт
Стандарт: DIN или ISO стандартный номер описывает крепление
С момента появления резьбовых деталей и до самого конца XVIII века резьбы больших размеров на детали наносились горячей ковкой: по горячей заготовке болта кузнецы ударяли специальным профильным ковочным штампом, молотом или другим формообразующим специальным инструментом. Нарезка более мелких резьб производилась на примитивных токарных станках. Режущие инструменты при этом мастеру приходилось удерживать вручную, поэтому получить одинаковую резьбу постоянного профиля не удавалось. Вследствие этого болт с гайкой изготавливались парно, и к другому болту данная гайка не подошла бы - такие резьбовые соединения хранились в свинченном состоянии вплоть до момента их применения.
Отцом создателем резьбонакатного станка, был француз Жак Бессон в 1568 году. Станок приводился в действие ножной педалью. На обрабатываемую заготовку нарезалась резьба с помощью резца, перемещающегося ходовым винтом.
Настоящий прорыв в изготовлении и применении крепёжных деталей связан с Индустриальной революцией, начавшейся в последней трети XVIII века в Великобритании. Большое количество машин требовало огромного количества крепежа для их производства. Многие известные технические изобретения того времени основаны на применении резьбовых крепежных элементов. Среди них изобретенная Джеймсом Харгривсом прядильная машина периодического прядения и хлопкоочистительная машина Эли Уитни. Также огромными потребителями резьбового крепежа стали железные дороги.
Так как массовое развитие и распространение резьбовыех детали получили в Великобритании, то и размерность параметров резьбы инженерам-изобретателям всего мира пришлось использовать английскую. Североамериканские Соединённые Штаты до конца XVIII века находились в колониальном владении Великобритании и, поэтому, тоже использовали английскую систему мер.
Базовой единицей английской системы мер является ДЮЙМ. Дюйм (от голландского слова duim — большой палец) — ширина большого пальца взрослого мужчины. Основным был признан английский дюйм. Так как многие страны мира были вынуждены первоначально пользоваться системой мер англо-голландского происхождения, то во многих странах появились свои Дюймы, каждый из которых отличался по размеру от английского (венский, баварский, прусский, курляндский, рижский, ставропольский, французский и др.). Однако наиболее распространённым всегда являлся английский дюйм, который со временем практически вытеснил все прочие из обихода. Для его обозначения используется двойной (иногда встречается и одинарный) штрих, как в обозначении угловых секунд ( ″ ), без пробела за числовым значением, например: 2″ (2 дюйма).
На сегодняшний день 1 английский дюйм (далее просто дюйм) = 25,4 мм.
Критическая проблема, которую не удавалось решить вплоть до начала XIX века, - это отсутствие единообразия среди резьб, нарезаемых на болтах и гайках в разных странах и даже на разных заводах в пределах одной страны.
Вышеупомянутый американский изобретатель хлопкоочистительной машины Эли Уитни высказал еще одну важную идею - о взаимозаменяемости частей в машинах. Жизненную необходимость воплощения этой идеи он продемонстрировал в 1801 году в Вашингтоне. Перед глазами присутствующих, среди которых находились президент Джон Адамc и вице-президент Томас Джефферсон, Уитни разложил на столе десять одинаковых кучек деталей мушкетов. В каждой кучке находилось по десять деталей. Взяв наугад по одной разной детали из каждой кучки, Уитни быстро собрал один готовый мушкет. Идея была настолько простой и удобной, что вскоре была заимствована многими инженерами и изобретателями во всем мире. На этой идее взаимозаменяемости Э.Уитни, собственно, и построены все действующие на сегодняшний день технические стандарты ГОСТ, ДСТУ, DIN, ISO и другие.
В то же время, во Франции, ведшей постоянно-периодические войны с Англией (Великобританией), как непосредственно, так и на территории своих колоний, давно вынашивалась идея всячески воспрепятствовать продвижению армии Великобритании в случае возможного нападения на Францию или французские колонии. Использование какой-то другой (недюймовой) системы мер при изготовлении деталей машин и механизмов, а в том числе и крепежа, позволило бы "вставить палки в колёса" только что принятой системе дюймовой взаимозаменяемости и сделать невозможным ремонт и сборку английской техники и оружия с использованием французских запчастей. В результате Великой Французской Революции была введена метрическая система мер, получившая широкое распространение в конце XVIII - начале XIX века во Франции.
Основа метрической системы - МЕТР (считается, что от греческого "мЭтро"- мера). В чертежах, в документации и в обозначениях резьбовых изделий принято приводить все размеры в миллиметрах (мм).
Авторы новой системы мер условились, что 1 метр = 1000 мм.
Впоследствии, Наполеону, объединившему почти всю Европу, удалось распространить метрическую систему в подчинённых странах. Наполеон не захватывал Великобританию, и англичане продолжают использовать чуждую для остальных европейцев дюймовую систему мер, разделив таким образом сферы влияния и протектората в технико-технологическом укладе мирового сообщества. Такую же позицию занимают и американцы (тоже бывшие англичане). Сами американцы и англичане называют свою систему мер "Imperial" (имперская), а совсем не "дюймовая", как её называем мы. Вместе с американцами "имперскую" систему мер используют и другие "британские колониальные государства": Япония, Австралия, Новая Зеландия и др. Так что, Британская Империя исчезла только географически...
Метрическую систему мер создавали передовые умы того времени, собранные под флагом Великой Французской Революции (всем нам со школы известные учёные Французской академии Наук: Шарль Огюстен де Кулон, Жозеф Луи Лагранж, Пьер-Симон Лаплас, Гаспар Монж, Жан-Шарль де Борд и др.), поэтому всё в этой системе выстроили просто, логично, удобно и подчинённо целым круглым числам. Ну, разве что разбивка времени на секунды, минуты и часы - досталась нам от древних шумеров с их шестидесятеричной системой счисления - вносит некоторую нестройность в метрическую систему мер. Или, например, деление круга на 360 градусов. Отголоски шумерской системы счисления сохранились и в делении суток на 24 часа, года на 12 месяцев, и в существовании дюжины как меры количества, а также и в делении фута на 12 дюймов, так как и дюймовая система мер опиралась на гораздо более древнюю шумерскую.
Как ни бился математик-инженер Жан-Шарль де Борд с другими академиками за логичную красоту чисел, чтобы в минуте было 100 секунд, в часе 100 минут, а в сутках 10 часов (даже удалось ввести в обращение новое времяисчисление), но, в итоге, так ничего из этого и не вышло. Удивительные часы с двухстандартным переходным циферблатом приведены на фото.
Вполне логичным представляется создание простейшего размерного ряда метрических резьб с шагом, скажем, 5 мм: ... М5; М10; М15; М20 ... М40 ... М50 ...и т.д. Но! Так как машины и механизмы, уже существовавшие на момент создания метрической системы мер, были привязаны своими габаритами и конфигурацией к дюймовым размерам, то это вызвало необходимость приспосабливаться к существующим присоединительным размерам и габаритам. Отсюда появляются, на первый взгляд, "странные" размеры резьбы: М12 (что, практически, 1/2"- полдюйма), М24 (заменяет резьбу 1"), М36 (это 1 1/2"- полтора дюйма) и т.д.
Международная классификация резьб
На сегодняшний день приняты следующие основные международные стандарты резьбы (перечень далеко не полный - есть также большое количество неосновных и специальных стандартов резьбы, которые международно приняты к применению):
В настоящее время в зарубежной технике наибольшее распространение получил стандарт резьбыметрический ISO DIN 13:1988 (первая строка в таблице) - этим стандартом пользуемся и мы в Украине (ГОСТ 24705-81 на метрические резьбы является его родным сыном). Однако, в мире используются и другие стандарты.
Причины, по которым международные стандарты резьбы отличаются между собой, уже описаны выше. Также можно добавить, что некоторые стандарты резьб являются специальными, и применение таких резьб ограничено областью применения деталей с этой резьбой (например, трубная резьба, придуманная английским инженером-изобретателем Уитвортом, BSP применяется только в деталях соединений трубопроводов).
Резьба метрическая цилиндрическая
Метрические резьбы, применяемые для крепёжных деталей бывают различные, но самые распространённые - это резьбы метрические цилиндрические (т.е. деталь с резьбой имеет цилиндрическую форму и диаметр резьбы не изменяется по длине детали) с треугольным профилем с углом профиля 600
Далее речь пойдёт только о самой распространённой метрической резьбе - цилиндрической. В метрической цилиндрической резьбе для обозначение размера резьбы свинчиваемых деталей берётся наружный диаметр резьбы болта.
М - наружный диаметр резьбы болта (гайки) - обозначение размера резьбы
Н - высота профиля метрической резьбы резьбы, Н=0,866025404×Р
Р - шаг резьбы (расстояние между вершинами профиля резьбы)
dСР - средний диаметр резьбы
dВН - внутренний диаметр резьбы гайки
dВ - внутренний диаметр резьбы болта
Обозначается метрическая резьба латинской буквой М. Резьба может быть крупной, мелкой и особо мелкой. За нормальную принята крупная резьба:
- если шаг резьбы крупный, то размер шага не пишется: М2; М16 - для гайки; М24х90; М90х850 - для болта;
- если шаг резьбы мелкий, то размер шага пишется в обозначении через символ х: М8х1; М16х1,5 - для гайки; М20х1,5х65; М42х2х330 - для болта;
Резьба метрическая цилиндрическая может иметь правое и левое направление. Базовым считается правое направление: оно по умолчанию не обозначается. Если направление резьбы левое, то после обозначения ставится символ LH: М16LH; М22х1,5LH - для гайки; М27х2LHх400; М36LHх220 - для болта;
Точность и поле допуска метрической резьбы
Метрическая цилиндрическая резьба различается по точности изготовления и делится на классы точности. Классы точности и поля допусков метрической цилиндрической резьбы приведены в таблице:
| Класс точности | Поле допуска для резьбы | ||||||
| наружной: болт, винт, шпилька | внутренней: гайка | ||||||
| Точный | 4g | 4h | 4H | 5H | |||
| Средний | 6d | 6e | 6f | 6g | 6h | 6G | 6H |
| Грубый | 8g | 8h | 7G | 7H | |||
Наиболее распространен класс точности средний с полями допуска резьбы: 6g - для болта (винта, шпильки) и 6Н - для гайки; такие допуски легко выдерживаются в производстве при изготовлении резьбы методом накатки на резьбонакатных станках. Обозначается через тире после размера резьбы: М8-6gx20; M20x1,5-6gx55 - для болта; М10-6Н; М30х2LH-6Н - для гайки.
Диаметры и шаги метрической резьбы
Все диаметры метрической резьбы поделены на три условных ряда по степени предпочтения и применяемости (см. таблицу далее): наиболее распространены резьбы из 1-го ряда, наименее рекомендуемые к использованию резьбы метрические из 3-го ряда (они имеют очень узкую область использования и редко встречаются в машиностроении). Таким образом, чтобы максимально избежать проблем с крепёжными резьбовыми комплектующими при сборке, эксплуатации и последующем ремонте, инженерам-конструкторам рекомендуется закладывать в конструкцию машин и механизмов резьбы из 1-го ряда. Также каждому диаметру метрической резьбы соответствует несколько шагов: крупный - основной шаг для применения; мелкий - дополнительный шаг для регулировочного и высокопрочного крепежа; особо мелкие - наименее рекомендуемые к применению. В свою очередь, инструментальная промышленность выпускает в наибольшем количестве резьбонарезной инструмент для метрической резьбы из 1-го ряда с крупным шагом резьбы. А наиболее труднонаходимые, порой почти эксклюзивные и дорогие, резьбонарезающие инструменты для резьбы из 3-го ряда с мелким и особо мелким шагом.
Как определить шаг метрической резьбы
- самый простой способ - измерить длину десяти витков и разделить на 10.
- можно воспользоваться специальным инструментом - резьбомером метрическим.

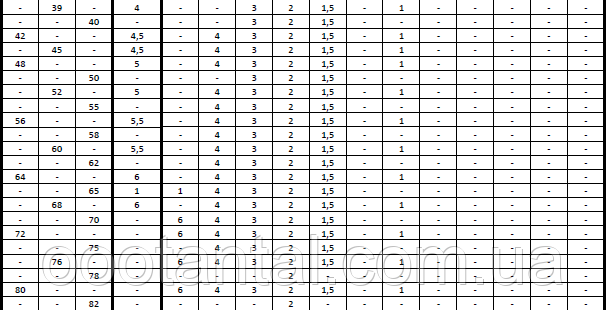

В следующей таблице приведен перечень диаметров метрической резьбы и соответствующих каждому диаметру шагов резьбы.
Дюймовые резьбы
Как уже упоминалось ранее, родиной стандартизованной резьбы можно считать Великобританию с её английской системой мер. Самый выдающийся английский инженер-изобретатель, озаботившийся наведением порядка с резьбовыми деталями, это Джозеф Уитворт (Joseph Whitworth), или Джозеф Витворт, так тоже правильно. Уитворт оказался талантливым и очень деятельным инженером; настолько активным и предприимчивым, что разработанный им в 1841 году первый резьбовой стандарт BSW был утверждён к всеобщему применению на государственном уровне в 1881 году. К этому моменту резьба BSW стала самой распространенной дюймовой резьбой не только в Великобритании, но и в Европе. Плодотворный Дж. Уитворт разработал ещё целый ряд других стандартов дюймовых резьб специального применения; некоторые из них широко применяются и по сей день.
Поначалу резьба BSW нашла применение и в Соединённых Штатах Америки. Однако интенсивная индустриализация в США требовала много резьбового крепежа, а резьба Уитворта была технически сложной при массовом производстве, как и металлорежущие инструменты для неё. В 1864 году американский промышленник-производитель металлорежущего инструмента и крепежа Уильям Селлерс предложил упростить резьбу BSW путём изменения угла и формы профиля резьбы, что приводило к удешевлению и упрощению производства резьбового крепежа. Институт Франклина принял систему У. Селлерса и рекомендовал её в качестве государственного стандарта. К концу ХIX века американская дюймовая резьба распространилась и в Европе, и даже частично вытеснила английскую, благодаря более низкой себестоимости производства крепежа. Несовместимость резьб Уитворта и Селлерса стала причиной многих технических осложнений в начале ХХ века. В результате, в 1948 году приняли и утвердили международную Унифицированную систему дюймовых резьб, которая включала элементы как резьбы Уитворта, так и резьбы Селлерса - самые основные дюймовые резьбы этой системы UNC и UNF актуальны и сейчас.
Как разобраться с дюймовыми резьбами
Для человека, воспитанного в метрической системе мер, проще всего разобраться с дюймовыми резьбами, измерив штангенциркулем в миллиметрах наружный диаметр резьбы, внутренний диаметр и шаг резьбы (измеряется в числе витков на дюйм). Измерять необходимо с точностью до десятых и сотых долей миллиметра. Затем необходимо по справочным таблицам дюймовых резьб (основные приводятся далее) подобрать совпадение полученной комбинации. Таким способом, при наличии справочных таблиц и штангенциркуля, можно легко разобраться с идентификацией того или иного дюймового крепежа, как гаек, так и болтов, винтов.
Как определить шаг дюймовой резьбы
Как мы уже знаем, 1 дюйм достаточно неудобная и сравнительно большая величина. Поэтому сэру Джозефу Уитворту показалось затруднительным точно измерить в долях дюйма расстояние между вершинами профиля резьбы (как мы это делаем с метрической резьбой), и, он решил, что самым простым и достаточно точным параметром шага резьбы будет не расстояние между вершинами профиля, а количество витков резьбы, которое помещается в 1 дюйм длины резьбы - витки можно посчитать даже визуально. Так по сей день и определяют шаг любой дюймовой резьбы - в количестве витков на дюйм.
- Значит, первый способ - приложить к резьбе дюймовую линейку (подойдёт и обычная метрическая с отметкой на 25,4 мм) и посчитать количество витков, которое помещается в 1 дюйм (25,4 мм). На примере показана дюймовая резьба с шагом 18 витков на дюйм.
- второй способ - можно воспользоваться специальным инструментом - резьбомером для дюймовой резьбы (правда, необходимо знать какую дюймовую резьбу Вы собираетесь измерить, так как английская и американская дюймовые резьбы отличаются по углу профиля резьбы: 55° и 60°)
Далее будут рассмотрены некоторые наиболее распространённые стандарты дюймовых резьб, с которыми можно встретиться в современных конструкционных резьбовых узлах, механизмах и машинах.
Дюймовая английская цилиндрическая резьба Уитворта BSW (British Standard Whitworth)
Это цилиндрическая дюймовая резьба с крупным шагом, предусмотренная Дж. Уитвортом для общего применения. Идея Дж. Уитворта состояла в том, что он предлагал раз и навсегда закрепить для болтов и винтов одного типа и размера строго определённые параметры резьбы: профиль, шаг и высота профиля резьбы. Основываясь на собственном опыте и умозаключениях, Дж. Уитворт настаивал, чтобы угол профиля резьбы (угол между сторонами соседних витков) был равен 55°. Вершины витков резьбы и основания впадин резьбы должны быть закруглены на 1/6 высоты исходного профиля - таким образом Уитворт хотел достичь плотности (герметичности) резьбы и повысить её прочность, увеличив площадь контакта болта и гайки. Шаг резьбы должен определяться числом витков резьбы на один дюйм длины резьбы; при этом число витков резьбы на 1 дюйм не должно быть постоянным для всех диаметров резьбы, а должно зависеть от диаметра резьбы болта или винта: чем меньше диаметр, тем больше витков резьбы на дюйм, чем больше диаметр резьбы, тем, соответственно, меньше число витков на дюйм длины резьбы.
Обозначается латинской буквой W, после которой ставится размер наружного диаметра болта, измеренный в дюймах:
- обозначение гайки: W 1/4" (гайка с дюймовой резьбой Уитворта одна четвёртая дюйма);
- обозначение болта (винта): W 3/4"х1 1/2" (болт с дюймовой резьбой Уитворта три четвёртых дюйма длиною полтора (один и одна вторая) дюйма).
Параметры в миллиметрах резьбы BSW приведены в следующей таблице (для гаек - смотрите столбец"Диаметр сверления, мм" - это диаметр внутреннего отверстия гайки для нарезания резьбы).
Несмотря на то, что весь остальной мир уже давно пользуется унифицированной дюймовой резьбой UNC,заменившей BSW, упёртые англичане и по сей день не отказались от устаревшей резьбы Уитворта (а также ездить по левой стороне улицы - невзирая на давнишний уже развал Британской Империи и потерю всех своих колоний, имперские амбиции всецело владеют умами англичан и сегодня).
Дюймовая английская цилиндрическая мелкая резьба Уитворта BSF (British Standard Whitworth Fine Thread)
Дюймовая цилиндрическая мелкая резьба BSF была очень распространена до 50-х годов ХХ века, наряду с резьбой BSW. Применялась для изготовления точного и высокопрочного крепежа. Впоследствии ей на смену пришла унифицированная дюймовая мелкая резьба UNF. Хотя, англичане пользуются резьбой BSF и в наше время.
Обозначается латинскими буквами BSF, после которых ставится размер наружного диаметра болта, измеренный в дюймах:
- обозначение гайки: BSF 1/4" (гайка с дюймовой мелкой резьбой Уитворта одна четвёртая дюйма);
- обозначение болта (винта): BSF 3/4"х1 1/2" (болт с дюймовой мелкой резьбой Уитворта три четвёртых дюйма длиною полтора (один и одна вторая) дюйма).
Параметры в миллиметрах резьбы BSF приведены в следующей таблице (для гаек - смотрите столбец"Диаметр сверления, мм" - это диаметр внутреннего отверстия гайки для нарезания резьбы).
Дюймовая английская цилиндрическая несамоуплотняющаяся трубная резьба Уитворта BSP (British Standard Whitworth Pipe Thread)
Стоит обязательно упомянуть трубную резьбу Уитворта, так как она с момента изобретения и до настоящего времени имеет широчайшее применение во всём мире для деталей резьбовых соединений трубопроводов: сгонов, преходов, фитингов, муфт, двойников, тройников, контргаек стальных по ГОСТ 8968-75 и др.; а также для трубопроводной арматуры: краны, вентили и др.
На постсоветском пространстве действует адаптированный советскими инженерами стандарт трубной цилиндрической резьбы Уитворта BSP - это резьба по ГОСТ 6357-81.
Обозначается латинской буквой G, после которой ставится числовое значение условного прохода трубы в дюймах (это число не является ни наружным, ни внутренним диаметром резьбы или трубы):
- обозначение контргайки: G 1/4" (контргайка с дюймовой трубной цилиндрической резьбой Уитворта на трубу с условным проходным диаметром одна четвёртая дюйма); Та же самая контргайка в отечественном машиностроении обозначается: Ду8 (контргайка на трубу с условным проходом 8 мм)
Тут необходимо прояснить ситуацию с обозначением размера трубной резьбы BSP. Трубы обозначаются "условным проходом трубы" или "номинальным диаметром трубы", которые слабо связаны с действительными реальными размерами трубы. Например, возьмём стальную трубу 2" (двухдюймовую): измерив её внутренний диаметр и переведя в дюймы, мы с удивлением выясним, что он составляет около 2⅛ дюйма, а её наружный диаметр составит около 2⅝ дюйма - такая вот нелепица!.
Как определить настоящий диаметр трубы?
К сожалению, не существует какой-либо формулы для перевода "трубных дюймов" в миллиметры или в "обычные" дюймы с целью узнать реальный наружный или внутренний диаметр трубы. Для определения соответствия "условного дюймового диаметра", "наружного диаметра трубы" и "диаметра трубной резьбы" необходимо пользоваться справочной литературой и нормативной документацией (стандартами).
Ниже приведена таблица, которая составлена путём объединения известных стандартов воедино (может быть, она и неполная, но сможет помочь с определением трубной резьбы BSP; для контргаек - смотрите столбец "Диаметр сверления, мм" - это диаметр внутреннего отверстия гайки для нарезания резьбы)
Дюймовая унифицированная цилиндрическая крупная резьба UNC (Unified National Coarse Thread)
Цилиндрическая дюймовая резьба UNC, в окончательном виде, была разработана Американским национальным институтом стандартов (ANSI / ISO) и стала международным стандартом дюймовой резьбы с крупным шагом, и, фактически, представляет из себя воплощение технических идей американского промышленника Селлерса по усовершенствованию резьбы Уитворта. Усовершенствования, по сути, свелись к изменению угла профиля с неудобных 55° на 60° и к отказу от скруглений на вершинах профиля резьбы, - теперь поверхность вершин стала плоской и составляет 1/8 шага резьбы. Впадины могут быть тоже плоскими, но предпочтительны скруглённые.
Резьба UNC в настоящее время является самой распространённой в мире дюймовой резьбой и рекомендуется как предпочтительная для применения.
Принятое обозначение дюймовой крупной резьбы UNC включает в себя буквенное указание типа резьбы (собственно UNC) и номинальный диаметр резьбы в дюймах. Дополнительно в обозначении могут быть приведены: шаг резьбы, указанный через тире (TPI - threads per inch -число витков на дюйм), направление (левое или правое). Дюймовые крупные резьбы UNC размером меньше, чем 1/4", в связи с затруднениями при их измерении, принято обозначать номерами от №1 до №12, с указанием через тире шага резьбы, измеряемом в количестве витков на дюйм.
Например: Обозначение болта с дюймовой резьбой 1/4" – 20UNСх2 1/2"
- UNС - тип резьбы - унифицированная дюймовая резьба с крупным шагом
- 1/4" - обозначение диаметра резьбы (по таблице резьбы UNС, приведенной ниже, для болта наружный диаметр резьбы соответствует 6,35 мм, для гайки - диаметр отверстия внутри гайки соответствует 5,35 мм)
- 20 - шаг резьбы, измеренный в количестве витков на дюйм длины резьбы (количество витков, которое помещается в 25,4 мм)
- 2 1/2" - длина болта в дюймах (приблизительно соответствует 63,5 мм)
Параметры в миллиметрах резьбы UNC приведены в следующей таблице (для гаек - смотрите столбец"Диаметр сверления, мм" - это диаметр внутреннего отверстия гайки для нарезания резьбы).
Дюймовая унифицированная цилиндрическая мелкая резьба UNF (Unified National Fine Thread)
Резьба UNF - цилиндрическая дюймовая резьба с мелким шагом, используемая для регулировочного и высокопрочного крепежа.
Резьба UNF, наряду с резьбой UNC, в настоящее время является самой распространённой в мире дюймовой резьбой и также рекомендуется как предпочтительная для применения в случаях, когда требуется более мелкий шаг резьбы.
Обозначение дюймовой мелкой резьбы UNF аналогично обозначению резьбы UNC и также включает в себя буквенное обозначение типа резьбы и номинальный диаметр в дюймах. Дополнительно в обозначении могут быть приведены: шаг резьбы , указанный через тире (TPI - threads per inch - число витков на дюйм), направление (левое, правое). Резьбы UNF размером меньше 1/4", в связи с затруднениями при их измерении, принято обозначать номерами, от №0 до №12, с указанием через тире шага резьбы в количестве витков на дюйм.
Например: Обозначение болта с дюймовой резьбой 1/4" – 28UNFх2 1/2"
- UNF - тип резьбы - унифицированная дюймовая резьба с мелким шагом
- 1/4" - обозначение диаметра резьбы (по таблице резьбы UNF, приведенной ниже, для болта наружный диаметр резьбы соответствует 6,35 мм, для гайки - диаметр отверстия внутри гайки соответствует 5,5 мм)
- 28 - шаг резьбы, измеренный в количестве витков на дюйм длины резьбы (количество витков, которое помещается в 25,4 мм)
- 2 1/2" - длина болта в дюймах (приблизительно соответствует 63,5 мм)
Параметры в миллиметрах резьбы UNF приведены в следующей таблице (для гаек - смотрите столбец"Диаметр сверления, мм" - это диаметр внутреннего отверстия гайки для нарезания резьбы).
Дюймовая унифицированная цилиндрическая особо мелкая резьба UNEF (Unified National Extra Fine Thread)
Резьба UNEF - цилиндрическая дюймовая резьба с особо мелким шагом, используемая для высокоточного крепежа и резьбовых деталей точных механизмов - специальная дюймовая резьба.
Обозначается аналогично резьбам UNF и UNC.
Параметры в миллиметрах резьбы UNEF приведены в следующей таблице (для гаек - смотрите столбец"Диаметр сверления, мм" - это диаметр внутреннего отверстия гайки для нарезания резьбы).
Существуют также другие стандарты на дюймовые резьбы, но они являются специальными, узкоспециальными, редкоиспользуемыми и не рекомендуются к применению, - поэтому приводить их и не будем.
Источник: ООО "ТАНТАЛ"
