Выбор соответствующего сверла при монтаже кровельного самореза


https://metizing.com/shurupy-samorezy/krashennye-samorezy/

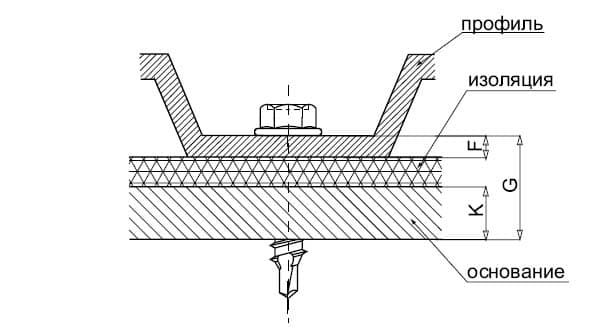

K F G
Обозначение Рек. Способность сверления, мм Мин. Толщина профиля, мм Эффективная длина резьбы, мм
4,8 х 29 2.30 1.30 18.00
4,8 х 38 2.30 1.30 27.00
4,8 х 50 2.30 1.30 40.00
4,8 х 60 2.30 1.30 50.00
4,8 х 70 2.30 1.30 60.00
4,8 х 80 2.30 1.30 70.00
5,5 х 19 5.30 1.30 6.00
5,5 х 25 5.30 1.30 12.00
5,5 х 32 5.30 1.30 18.00
5,5 х 38 5.30 1.30 24.00
5,5 х 51 5.30 1.30 37.00
5,5 х 64 5.30 1.30 48.00
5,5 х 76 5.30 1.30 60.00
6,3 х 19 6.50 1.30 4.00
6,3 х 25 6.50 1.30 10.00
6,3 х 32 6.50 1.30 16.00
6,3 х 38 6.50 1.30 22.00
6,3 х 50 6.50 1.30 36.00
6,3 х 60 6.50 1.30 44.00
6,3 х 80 6.50 1.30 64.00
6,3 х 100 6.50 1.30 84.00
6,3 х 130 6.50 1.30 115.00
6,3 х 150 6.50 1.30 135.00
6,3 х 175 6.50 1.30 160.00



Выбор соответствующего сверла при монтаже кровельного самореза



 Сверло №1 Сверло №2
D F G D F G
диаметр мин. толщина макс. способность диаметр мин. толщина макс. способность
самореза, мм профиля. Мм сверления, мм самореза, мм профиля. Мм сверления, мм
4,8 0,90 2,30 3,6 0,90 2,50
5,5 0,90 2,30 4,2 0,90 2,51
6,3 0,90 2,30 4,8 1,30 2,80
8,0 0,90 2,50 5,50 1,30 3,60

Сверло №3 Сверло №4
D F G D F G
диаметр мин.толщина макс. способность диаметр мин. толщина макс. способность
самореза, мм профиля. Мм сверления, мм самореза, мм профиля. Мм сверления, мм
4,2 1,30 3,60 5,5 4,00 8,00
4,80 1,30 4,50 -
-
-
5,5 1,30 5,30 -
-
-
6,3 1,30 6,50 -
-
-


ВЫРЫВАЮЩАЯ СИЛА, кН
К, Толщина стального основания, кН
Диамeтр самореза , мм сверло 0.46 0.61 0.76 0.91 1,22 1,52 1,91 2,67 4,17 5,69 6,35
4,2 №2 0.543 0.872 1.192 1.339 2.197 3.14 4.279 6.944 - - -
4,2 №3 0.547 0.863 1.076 1.281 2.104 2.963 4.061 6.348 10.186 - -
4,8 №1 0.672 1.085 1.397 1.601 2.527 3.688 4.955 8.002 - - -
4,8 №2 0.596 0.965 1.223 1.65 2.447 3.501 4.608 7.366 - - -
4,8 №3 0.565 0.939 1.197 1.343 2.233 3.163 4.315 6.57 9.252 11.632 -
5,5 №1 0.716 1.174 1.517 1.748 2.900 4.052 5.614 8.683 - - -
5,5 №2 0.707 1.094 1.272 1.681 2.705 3.785 5.267 8.269 11.436 15.671 -
5,5 №3 0.645 0.952 1.299 1.530 2.464 3.381 4.742 7.268 10.778 13.349 -
5,5 № 4 - - - - 2.215 3.114 4.399 6.828 10.871 15.515 17.112
5,5 №5 - - - - 2.180 3.123 4.075 6.806 9.831 16.476 17.802
6,3 №1 0.939 1.477 1.917 2.513 3.572 5.133 - - - - -
6,3 №2 0.752 1.192 1.410 1.926 2.882 4.115 5.138 - - 20.889 -
6,3 №3 0.641 1.041 1.317 1.5 52 2.727 3.928 5.107 8.278 10.716 20.253 22.401

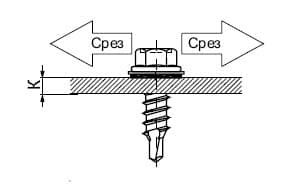

СРЕЗАЮЩАЯ СИЛА, кН
К, Толщина стального основания, кН
Диамeтр самореза , мм сверло 0.46 0.61 0.76 0.91 1.22 1.52 1.91 2.67 4.17 5.69 6.35
4,2 №2 1,321 2,22 2,504 3,305 4,728 4,809 -
- - - -
4,2 №3 - - - 3.261 4.862 5.396 5.413 - - - -
48 №2 1.401 2.14 2.633 3.705 5.378 5.654 - - - - -
4,8 №3 - - - 3.252 5.645 6.864 6.917 - - - -
5,5 №1 1.935 3.14 3.363 4.542 6.472 - - - - - -
5,5 №2 1.637 2.682 2.785 4.008 6.107 7.833 9.524 - - - -
5,5 №3 - - - 3.434 6.054 7.219 8.776 8.847 - - -
5,5 № 4 - - - - - - - 9.123 9.0430 - -
5,5 №5 - - - - - - - - 12.023 12.112 12.299
6,3 №1 2.286 3.79 3.95 5.547 7.860 - - - - - -
6,3 №3 - - - 4.150 6.428 9.355 11.504 11.081 12.557 - -
